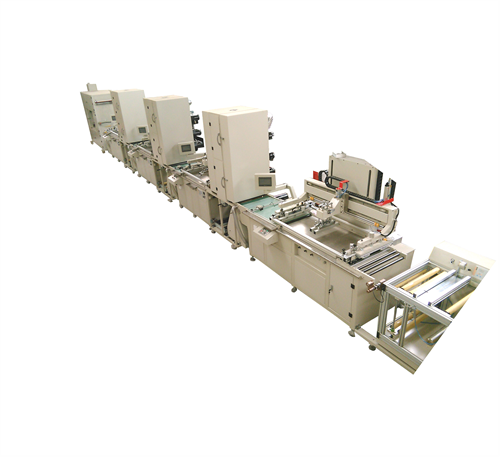

适用范围:YJB-Ⅳ四色全自动卷对卷平面网版印刷机

本系列单色及多色全自动卷对卷网版印刷机能够在BOPP、PVC、PET等材质的薄膜以及不干胶等整卷材料上进行全自动高精密网版印刷,广泛应用于橡胶硫化、转移花纸、柔性电路、薄膜开关等产品的生产过程之中。

特性:

l 按需组合色组数目,一次走料完成多色印刷。

l 使用3吋气胀轴,能够牢固的固定基材卷,方便装卸卷料。

l 高精度纠偏机构控制放料机,保证入料位置准确。

l 进口PLC控制高精度伺服系统,动作准确,运行平稳,可靠耐用。





机型Model

YJB56

YJB58

*大印刷面积Max Printing Size(mm)

500×600

500×800

*大网框尺寸Max Screen Plate Size(mm)

800×1000

800×1200

即时离网高度The Height of Stencil Put On (mm)

<20

料卷*大直径Max Diameter of the Roll Material(mm)

≤450

*大印刷速度The Max Printing Speed(m/min)

17

20

卷料*大宽度Max Wide of the Roll Material(mm)

≤520

承印物厚度The Thickness of Materials(mm)

0.012~0.4

放料机功率The Total Power of Feeding Machine(kW)

0.5

印刷机功率/色组The Total Power of Printing Press/color(kW)

3.5

烘干箱功率/色组The Total Power of dryer/color(kW)

12

电源 Mains Input

3N-50Hz-380V

工作气压Air Pressure(MPa)

0.5~0.6

色组数目The Number of Color

n=1~5

设备长度Dimension(L)(mm)

n×2900 + 3300

n×3100 + 3300

设备宽度Dimension(W)(mm)

1200

设备高度Dimension(H)(mm)

2200

l 触屏人机界面,操作方便,功能齐全。

l 独特同步离网机构,保证精细图案清晰度,避免粘网。

l 优化的走料路线,减少材料瑕疵对印刷的影响;

l 进口三点定位光电反馈视觉系统,套印定位灵敏准确。

l 由伺服拖动的刮墨、回墨,运行平稳,单独无级可调,停位准确。

l 真空负压滚筒牵引基材,把材料的拉伸变形降至*低且能充分利用基材。

l 强力吸风马达,独特吸风控制,使承印物吸附牢固,释放及时。

l *的中间干燥塔使高速多色印刷得以实现。

l *终烘干箱干燥彻底、节能环保。

选配功能:

防滴墨功能、UV光固、除尘辊、静电消除器、放料收隔离纸及保护膜、收卷加装隔离纸。
